Instalar un aire acondicionado no es solo cuestión de colocar el equipo. Elegir el cable correcto es clave para que funcione bien y de forma segura. Muchas personas se preguntan qué tipo de cable se usa para aire acondicionado, ya que no todos los modelos necesitan el mismo. En esta guía te explicamos cómo hacer una elección adecuada según la potencia, el consumo y otros factores importantes.
Factores clave en la selección del cable
Elegir el cable correcto es fundamental. Varios factores influyen en esa decisión. Conocerlos evita fallos y asegura una instalación segura.
- Capacidad del equipo (BTU): Más potencia significa más consumo eléctrico. A mayor BTU, mayor calibre.
- Consumo y amperaje: Cada modelo tiene un consumo distinto. El cable debe soportar la corriente que pasa por él.
- Longitud del cable: Si el recorrido es largo, se necesita un cable más grueso. Así se evita la caída de tensión.
- Normas locales: Las instalaciones deben cumplir con las reglas eléctricas del lugar. Es una cuestión de seguridad.
Tipos de cables recomendados para aire acondicionado
Existen varios tipos de cables eléctricos, pero no todos son adecuados para alimentar un sistema de climatización. A continuación, explicamos los más utilizados y sus características.

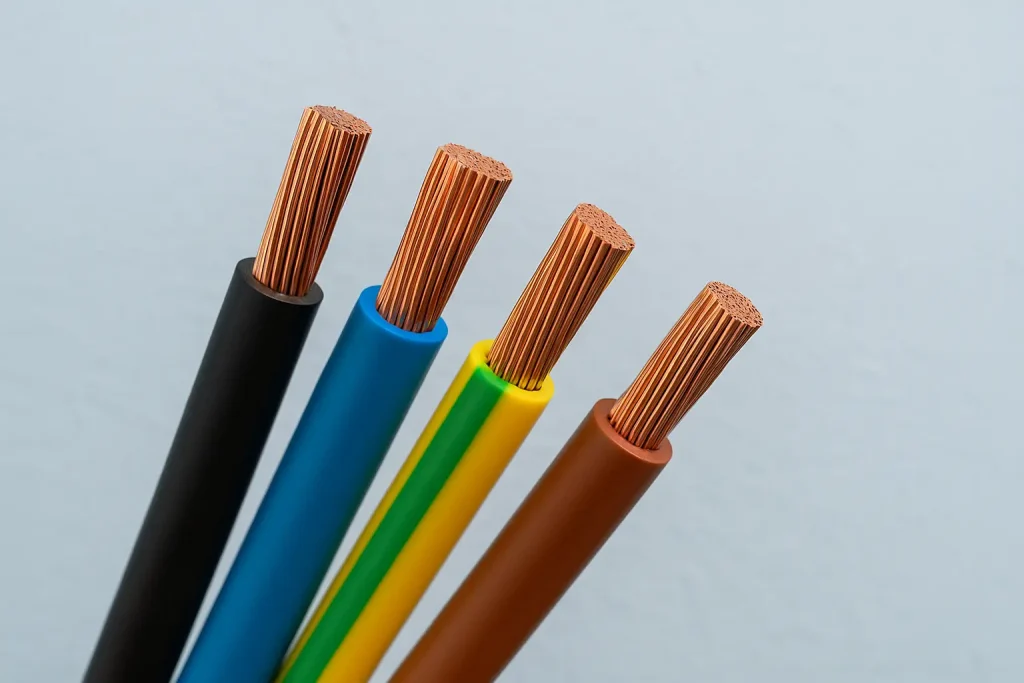

Cables de cobre
Cuando se busca información sobre que tipo de cable se usa para aire acondicionado, los cables de cobre suelen ser la opción más recomendada. Son resistentes, duraderos y permiten una buena conducción de electricidad, lo que reduce el riesgo de calentamiento.

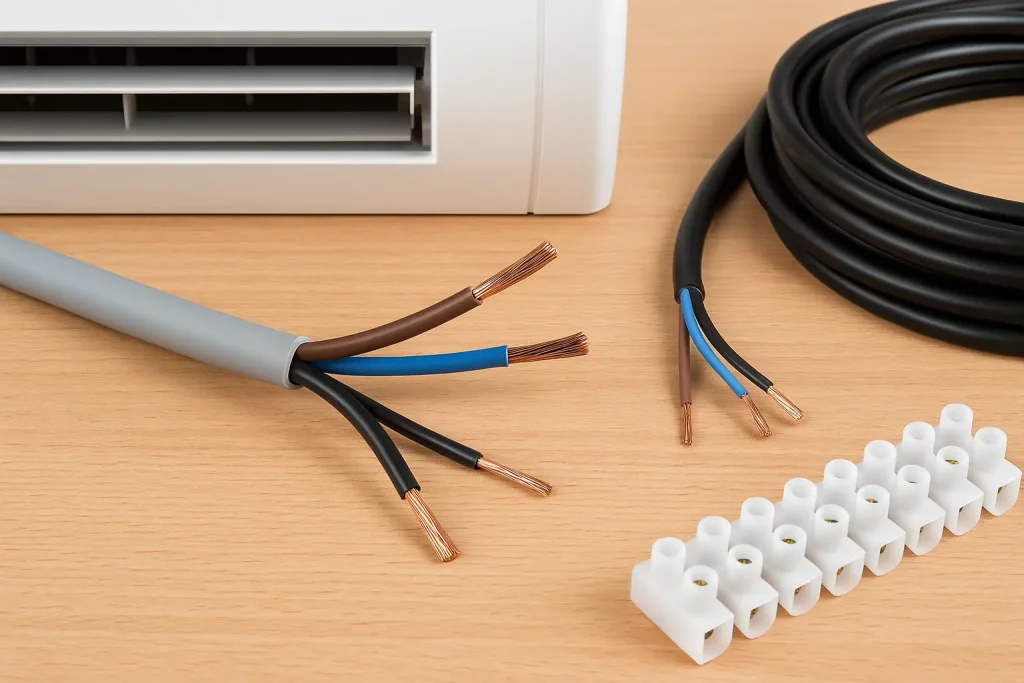

Cables monofásicos y trifásicos
Dependiendo del tipo de instalación, se pueden usar cables monofásicos o trifásicos. Los primeros son comunes en hogares, mientras que los segundos se ven más en instalaciones industriales o equipos de gran capacidad.

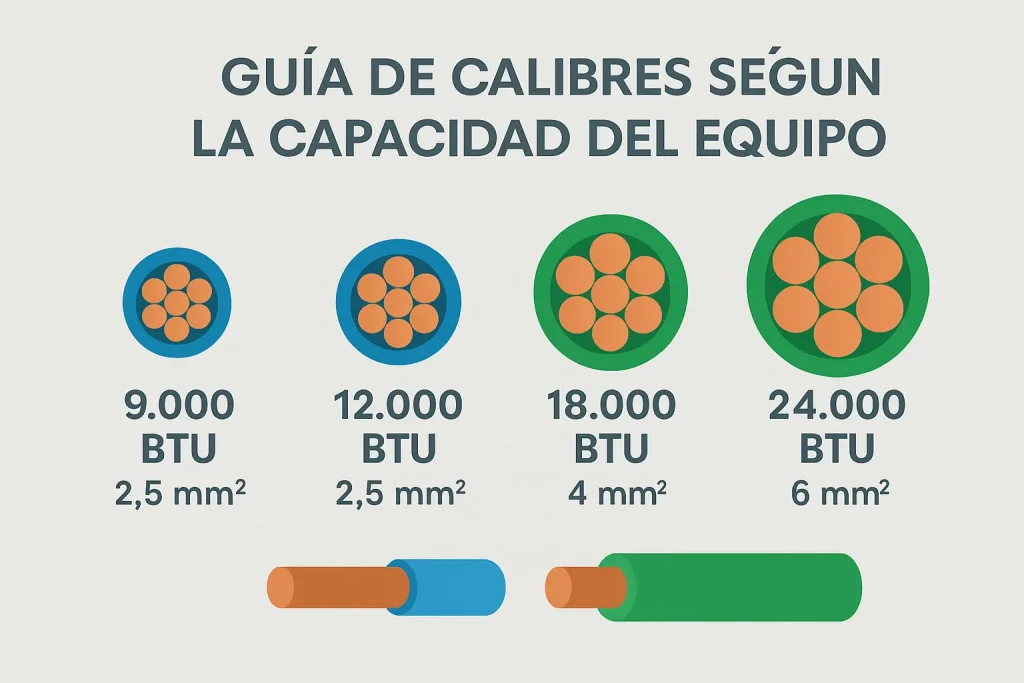

Guía de calibres según la capacidad del equipo
No todos los aires acondicionados necesitan el mismo tipo de cableado. El calibre del cable depende principalmente de la potencia del equipo y de cuánta energía consume. A continuación, te damos una guía orientativa basada en los modelos más comunes.
- 9.000 BTU: Estos equipos tienen un consumo bajo, por lo que suele ser suficiente un cable de 2.5 mm². Es ideal para estancias pequeñas y uso doméstico.
- 12.000 BTU: También pueden funcionar con un cable de 2.5 mm², aunque si la distancia entre el cuadro eléctrico y el equipo es considerable, es mejor optar por 4 mm² para evitar pérdidas de tensión.
- 18.000 BTU: Requieren más potencia, por lo que lo recomendable es utilizar un cable de 4 mm². Esto garantiza una instalación segura y estable.
- 24.000 BTU: Con un consumo aún mayor, estos equipos deben instalarse con cable de 6 mm² para soportar la carga sin riesgos de sobrecalentamiento.
- Más de 24.000 BTU: En estos casos es fundamental evaluar cada instalación de forma específica. Lo habitual es usar 6 mm² o incluso más, dependiendo del consumo y de la longitud del cable.
Impacto de la longitud del cable en la selección del calibre
La distancia entre el cuadro eléctrico y el equipo influye directamente en qué tipo de cable se usa para aire acondicionado. Si el trayecto es largo, puede producirse una caída de tensión que afecte el rendimiento del aparato. En esos casos, es necesario aumentar el calibre del cable para compensar la pérdida de energía y asegurar una instalación segura.

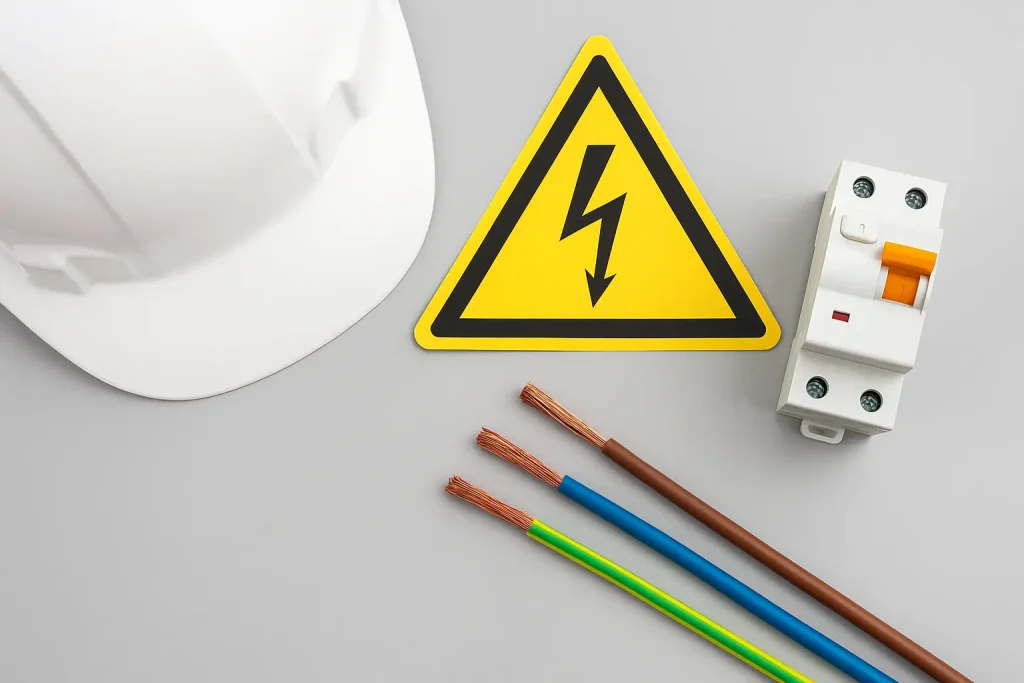

Elementos de seguridad eléctrica en la instalación
Una instalación eléctrica segura no depende solo del cableado. También requiere dispositivos de protección que eviten sobrecargas, cortocircuitos y riesgos para las personas.
Disyuntores y protecciones térmicas
Es fundamental instalar un disyuntor acorde al consumo del aire acondicionado. Este interruptor automático corta el suministro si se detecta un exceso de corriente, evitando daños mayores.
Conexiones y terminales adecuadas
Las uniones deben hacerse con terminales bien prensados y protegidos. Un mal contacto puede generar calor y provocar fallos o incluso incendios. También es importante revisar que el cable usado esté en buenas condiciones y tenga la sección correcta según que tipo de cable se usa para aire acondicionado.
Errores comunes al seleccionar cables y cómo evitarlos
Elegir el cable incorrecto puede afectar el rendimiento del aire acondicionado e incluso causar fallos graves. Estos son los errores más frecuentes y cómo prevenirlos.
- Usar un calibre menor al necesario por ahorrar costes.
- No tener en cuenta la distancia entre el equipo y el cuadro eléctrico.
- Ignorar el consumo real del equipo al hacer el cálculo.
- Reutilizar cables viejos en malas condiciones.
- No seguir las normas eléctricas vigentes.
Preguntas frecuentes
¿Puedo instalar el aire acondicionado con cualquier cable?
No. Es importante usar un cable con el calibre y material adecuado para evitar sobrecalentamientos y garantizar el funcionamiento correcto del equipo.
¿Cómo saber qué tipo de cable se usa para aire acondicionado?
Debes revisar la potencia del equipo, el consumo eléctrico y la distancia de instalación. En función de estos datos se determina el tipo y calibre del cable más apropiado.
¿Qué pasa si uso un cable demasiado delgado?
Un cable muy delgado puede calentarse, provocar caídas de tensión y dañar el compresor. También representa un riesgo de incendio.
¿Es obligatorio seguir normas eléctricas locales?
Sí. Las normativas ayudan a definir aspectos técnicos como canalización, protecciones y que tipo de cable se usa para aire acondicionado en cada región.
¿Cuándo debo cambiar el cableado existente?
Cuando el cable actual no soporta la carga del nuevo equipo, está deteriorado o fue instalado sin seguir las recomendaciones técnicas adecuadas.
